A beillesztési formázás egy nagyon sokoldalú és hatékony gyártási folyamat, amely ötvözi a fröccsöntés előnyeit azzal, hogy beépítse az előzetesen kialakított alkatrészeket, az úgynevezett betétekbe, a végső öntött részbe. A betéti öntvény végrehajtásakor egy vízszintes fröccsöntőgép döntő szerepet játszik. A vízszintes fröccsöntőgépek szállítójaként jól vagyok, hogy ez a folyamat kibontakozik a gépeinken.
A beillesztési formázás alapjainak megértése
A beillesztési formázás magában foglalja egy előkészítésű betét elhelyezését, amely fémből, műanyagból, kerámia vagy más anyagokból készülhet a fröccsöntő gép penészüregébe. Miután a betét a helyén van, az olvadt műanyag injektálódik körülötte, beágyazva a betétet és egyetlen integrált részt képezve. Ez a folyamat számos előnyt kínál, mint például a jobb szilárdság, a csökkentett összeszerelési lépések és a fokozott tervezési rugalmasság.
Egy vízszintes fröccsöntőgép szerepe
A vízszintes fröccsöntőgép a beillesztési formázás gyakori választása annak kialakítása és funkcionalitása miatt. Vízszintes gépen a szorítóegység és az injekciós egység vízszintesen igazodik. Ez az elrendezés számos előnnyel jár az öntési műveletek beillesztéséhez.
A vízszintes orientáció megkönnyíti a betétek betöltését és kirakodását a penészbe. Az operátorok oldalról kényelmesebben férhetnek hozzá a penészüreghez, lehetővé téve a betétek pontos elhelyezését. Ezenkívül a vízszintes beállítás stabilabb az injekciós folyamat során, ami elengedhetetlen a következetes részminőség biztosítása érdekében, különösen akkor, ha összetett betétekkel vagy magas pontosságú követelményekkel foglalkoznak.
Lépés - By - Lépés -elrendezés az öntvény beillesztésének folyamatát egy vízszintes fröccsöntő gépen
1.
Az öntés beillesztésének első lépése a penész előkészítése. A penész kifejezetten a gyártandó alkatrészre tervezték, üregekkel és tulajdonságokkal, amelyek illeszkednek a betétekhez. A penész a vízszintes fröccsöntőgép szorítóegységére van felszerelve. A folyamat megkezdése előtt az öntőformát alaposan megtisztítják és kenjük, hogy biztosítsák a sima működést és megakadályozzák az öntött alkatrészek hibáit.
2. Helyezze be a betöltést
Miután a penész készen áll, a betéteket a penészüregbe rakják. Ezt manuálisan vagy automatikusan lehet elvégezni, a betét bonyolultságától és a termelési mennyiségtől függően. A kézi betöltés alkalmas alacsony mennyiségű előállításra, vagy ha a betétek gondos kezelést igényelnek. Ebben az esetben az operátor olyan eszközöket használ, mint például csipesz vagy vákuumszedők - UP -eszközök, hogy a betéteket pontosan elhelyezzék a penészbe kijelölt helyzetbe.
A nagy mennyiségű termeléshez automatizált betétterhelő rendszerek alkalmazhatók. Ezek a rendszerek robotokat használnak, vagy válogatnak - és helyezzenek mechanizmusokat a betétek gyors és pontosan betöltéséhez a penészbe. Az automatizált terhelés nemcsak növeli a termelés hatékonyságát, hanem csökkenti az emberi hiba kockázatát, biztosítva a következetes beillesztést.
3. A penész rögzítése
A betétek betöltése után a vízszintes fröccsöntőgép szorítóegysége bezárja a penészét. A szorító erőt alkalmazzák a penész két felének szoros tartására az injekció beadásának folyamatában. A szükséges szorítóerő mennyisége az alkatrész méretétől és összetettségétől, valamint a befecskendezési nyomástól függ. A megfelelő szorítóerő elengedhetetlen az olvadt műanyag szivárgásának megakadályozásához és az öntött rész integritásának biztosításához.
4. Műanyag befecskendezés
Miután a penész be van szorítva, a vízszintes fröccsöntőgép befecskendező egysége megolvasztja a műanyag gyanta. A műanyag gyantát az injekciós egység garatába adják, majd egy fűtött hordón keresztül továbbítják. Ahogy a műanyag áthalad a hordón, az elektromos fűtőberendezések olvadáspontjáig melegítik. A hordóban lévő csavar forog, hogy összekeverje és az olvadt műanyagot a fúvóka felé tolja.
Amikor a műanyag eléri a kívánt hőmérsékletet és viszkozitást, a csavar előre mozog, és az olvadt műanyagot a penészüregbe injektálva a fúvókán keresztül. A műanyag kitölti a betétek körüli tereket, beágyazza őket és a penészüreg alakját képezi. Az injekciós nyomást és a sebességet gondosan szabályozzuk, hogy a műanyag egyenletesen áramlik, és teljes mértékben kitölti a penészét anélkül, hogy a betétek sérülései lenne.
5. Hűtés és megszilárdulás
Miután a műanyagot injektálták a penészbe, lehűlni és megszilárdulnia kell. A hűtőcsatornákat beépítik az öntőformába, hogy egy hűtő tápközeget, például vizet vagy olajat keringjenek, hogy eltávolítsák a hőt az olvadt műanyagból. A hűtési idő a műanyag típusától, az alkatrész vastagságától és a penész méretétől függ. A megfelelő hűtés elengedhetetlen a kívánt alkatrésztulajdonságok, például a dimenziós stabilitás és az erő eléréséhez.
6.
Miután a műanyag megszilárdult, a vízszintes fröccsöntőgép rögzítőegysége kinyitja a penészét. Ezután kidobási csapokat vagy más kilökési mechanizmusokat használnak az öntött rész kihúzásához a penészüregből. A bekapcsolt betéteket magában foglaló részet eltávolítják a gépről.
A vízszintes fröccsöntőgép használatának előnyei a beillesztéshez
Számos előnye van egy vízszintes fröccsöntőgép használatának a beillesztéséhez:
- A beillesztési kezelés egyszerűsége: Mint korábban említettük, a vízszintes elrendezés lehetővé teszi a penészüreghez való könnyű hozzáférést, így egyszerűbbé teszi a betétek betöltését és kirakodását. Ez különösen hasznos, ha nagy vagy összetett betétekkel foglalkozik.
- Stabilitás: A vízszintes orientáció jobb stabilitást biztosít az injekciós folyamat során, ami következetesebb részminőséget eredményez. Ez fontos az alkalmazásoknál, ahol a pontosság és a megbízhatóság kritikus jelentőségű.
- Sokoldalúság: A vízszintes fröccsöntőgépek sokféle műanyagot képesek kezelni és anyagokat beilleszteni, így különféle iparágakhoz és alkalmazásokhoz alkalmassá válnak.
A beillesztési formázás alkalmazása vízszintes fröccsöntő gépeken
A vízszintes fröccsöntőgépek beillesztését különféle iparágakban használják, beleértve az autóipari, elektronikai, orvosi és fogyasztási cikkeket.
Az autóiparban a beszúrási formázást olyan alkatrészek előállítására használják, mint a csatlakozók, érzékelők és belső alkatrészek. A fémbetétek műanyag alkatrészekbe történő beépítésének képessége fokozott szilárdságot és elektromos vezetőképességet biztosít.
Az elektronikai iparban a beszúrási formázást olyan alkatrészek, például áramköri táblák, kapcsolók és csatlakozók gyártására használják. A folyamat lehetővé teszi a finom elektronikus alkatrészek integrálását a műanyag házakba, megvédve őket a környezeti tényezőktől és kompakt kialakítást biztosítva.
Az orvosi ágazat előnyei vannak a vízszintes fröccsöntő gépekbe történő beillesztés is. Az olyan alkatrészek, mint a fecskendők, katéterek és műtéti műszerek, pontossággal előállíthatók, beillesztve a funkcionalitást és az erőt.
Kapcsolódó termékek portfóliónkban

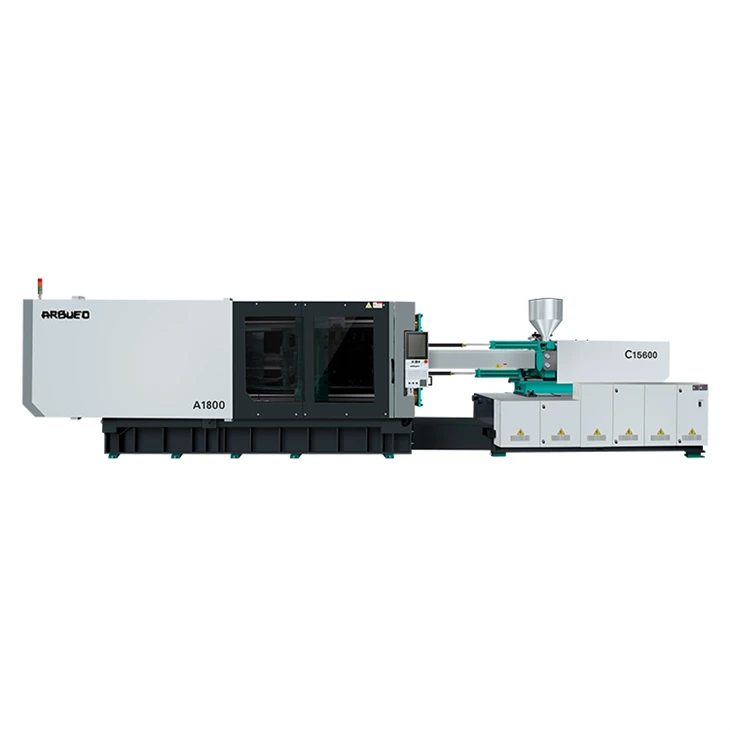

A vízszintes fröccsöntőgépek szállítójaként számos kapcsolódó terméket is kínálunk. Például a miHidraulikus gumi öntőgépalkalmas gumi alkatrészek öntésére, amelyet beillesztési folyamatokkal kombinálva lehet használni. A miénkMűanyag szék fröccsöntő gépA műanyag székek nagy mennyiségű előállításához tervezték, és adaptálható az öntési alkalmazások beillesztésére is. Ezenkívül a miénkIntelligens fröccsöntő gépFejlett funkciókat és automatizálási képességeket kínál, javítva a beillesztési műveletek hatékonyságát és minőségét.
Következtetés
A vízszintes fröccsöntőgépbe történő beillesztés egy erőteljes gyártási folyamat, amely számos előnyt kínál az alkatrészminőség, a hatékonyság és a tervezési rugalmasság szempontjából. Függetlenül attól, hogy autóiparban, elektronikában, orvosi vagy fogyasztási cikkekben dolgozik, a vízszintes fröccsöntőgépek kielégíthetik az Ön betéti öntési igényeit.
Ha érdekli, hogy többet megtudjon a vízszintes fröccsöntési gépeinkről, vagy megvitassa a betéti öntési követelményeket, javasoljuk, hogy vegye fel velünk a kapcsolatot a részletes konzultációért. Szakértői csapatunk készen áll arra, hogy segítsen Önnek a gyártási folyamatok legjobb megoldásainak megtalálásában.
Referenciák
- Osswald, Tim A., Turng, LiH - Sing és Graeve, Michael "fröccsöntési kézikönyve"
- John Bozzelli "műanyag alkatrész -tervezés a fröccsöntéshez"
